【仕様説明】

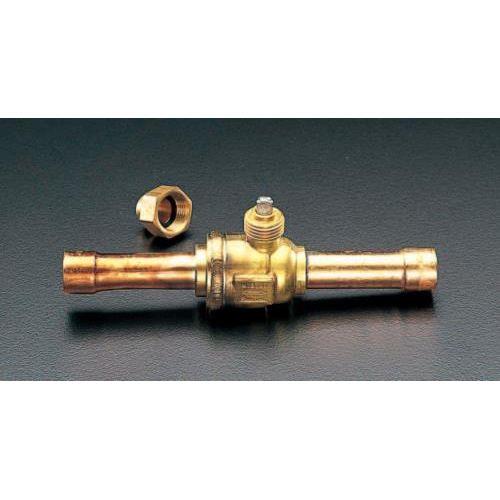

●適用冷媒…CFC、HCFC、HFC(R12・R22・R502・R134a・R404A・R407C・R32・R410A)●最大使用圧力…5.3MPa●接続…ロウ付●銅管…3/8”●全長…140mm●使用温度範囲…-40～149℃●ボールシール材はカーボン添加テフロン製です。強度とシール性が向上します。●1/4回転(90°)の操作で全開、全閉可能●【取り付け方法】(1)ロウ付け作業前に必ずバルブを全開の状態にして下さい。(2)シールキャップとガスケットを外して下さい。(3)バルブ内部の部品を熱のダメージから守るために、水で濡らした布などで包んで下さい。(4)両端を同時にロウ付けしないで下さい。一方をロウ付けした後、バルブ本体が手で触れることができるくらいまで充分濡れ布で冷却させた後、他方をロウ付けして下さい。(5)全体が充分冷却してから濡れ布を外して下さい。(6)一般的な銀ロウとフラックスを使用しロウ付を行なってください。(炎を直接バルブに当てないで下さい。)(7)ロウ付け作業中は、窒素ブローを行って下さい。●当製品は高圧、低圧配管の気体、液体の両方の冷媒管で使用できます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットにより2重に密閉します。●内部の圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流体の使用方向はボールバルブのボディー側面に矢印で示されています。●ステムの矢印を流れの方向に合わせると開いた状態に、流れの方向に直角にすると閉じた状態になります。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。
