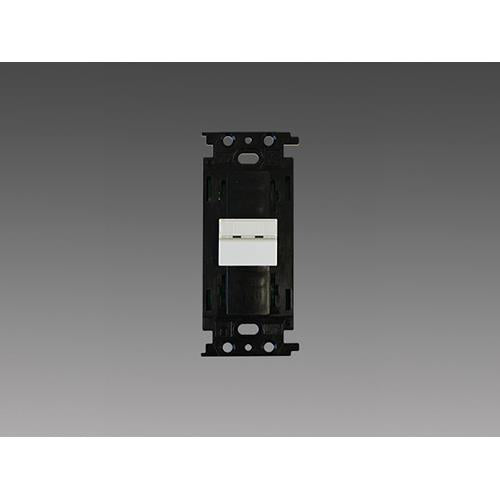

●ネットワーク照明制御システム●MILCO.NET

【仕様説明】

●ボタン操作数:1個●ボタン操作機能:操作ボタンを押すごとに割付けられた動作をします。●一時点灯機能:操作ボタンを押すと点灯し、設定時間後に自動的に消灯します。(この間赤LEDが点灯します)●消灯遅延機能:点灯状態より、操作ボタンを押すと設定時間に遅れて消灯します。(この間緑LEDが点灯します)●誤操作防止機能:操作ボタンごとに誤操作防止を設定します。(実行/解除:操作ボタン5秒長押し)●操作ボタン割付動作(個別・グループ):操作ボタンを押すと対応した負荷の状態を反転制御します。(点灯時:LEDモニタ(赤)点灯/消灯時:LEDモニタ(緑)点灯)●操作ボタン割付動作(ゾーン):操作ボタンを押すとあらかじめ割付された複数グループの負荷の状態を反転制御します。(点灯時:LEDモニタ(赤)点灯/消灯時:LEDモニタ(緑)点灯)●操作ボタン割付動作(パターン):操作ボタンを押すとあらかじめ割付られた点滅パターンに従って、負荷の状態を制御します。(実行中または状態一致時:LEDモニタ(赤)点灯/解除中または状態不一致時:LEDモニタ(緑)点灯)●操作ボタン割付動作(調光up/down):照明器具の調光率を制御します。(動作時:LEDモニタ(赤))●操作ボタン割付動作(色温度up/down):照明器具の色温度を制御します。(動作時:LEDモニタ(赤))●操作ボタン割付動作(人感/照度センサ入切):人感/照度センサを制御します。(センサ入:LEDモニタ(赤)点灯/センサ切:LEDモニタ(緑)点灯)●通信方式:MILCO.NET通信(2線式ランダム伝送直流パネル方式、無極性)●定格入力通信電圧(V):＋-24●定格入力通信電流(mA):5.9●赤外線通信仕様:通信距離10cm 家製協フォーマット準拠 キャリア周波数38kHz●使用環境:屋内(ただし水、水蒸気、熱気、直射日光のあたらないところ、腐食性ガス、振動、結露のおそれのない場所)●使用周囲温度(℃):5～35●使用周囲湿度(％RH):15～85●設定器:データ測定器MN3060(別売)●取付:［スイッチプレート］パナソニック株式会社製フルカラーシリーズスイッチプレート(市販品)、［スイッチボックス］JISC8340、JISC8435または、はさみ金具(市販品)●適合ブランクチップ:MN3120(別売)※1個用または2個用スイッチはブランクチップを使用することで、3個用プレートなどと組合せて使用できます。●適合スイッチプレート(代表形名):モダンプレートMN6000W010、モダンプレート(耐火)WN6701W、ステンレスプレートWN7601K、新金属プレート(2型)MN65019、新金属プレートMN7501010、防滴プレートWN7901、金属防滴プレートWN7801K、ガードプレートWN7971K、金属ガードプレートWN7871K、フルメタルプレートWNV1401F●質量(kg):0.06

【使用上の注意説明】

●※スイッチプレート、スイッチボックスは付属しておりません。●※LEDモニタ表示は照明コントローラの設定によります。●※PC設定器(MN3070)から誤操作防止の有効/無効が設定できます。(誤操作防止は、照明コントローラ(MN3051)バージョン1A.01.08以降で使用できます)
