【中央監視用端末器 1制御2監視端末器 ラッチ出力/フェールセーフなし 100/200Vです。】

●用途:一般動力制御監視(フェールセーフなし)

【仕様説明】

●制御容量:無電圧接点/AC250V 0.5A(抵抗負荷)、DC30V 2A(抵抗負荷)●出力方式:ラッチ 1C●エヌマスト信号消費電流(mA):5●端子台(別売):AT7803●監視電源:AC・DC100V または、AC200V●対応システム:TOTALINK BN7/10、TOTALINK BA20/50、WeLBAシリーズ

【使用上の注意説明】

●※信号線は必ずシールド付ケーブルをご使用ください。●※端末機を挿入したままでの耐圧テスト、メガーテストは厳禁です。●※監視配線は屋内配線のみでお願いします。又、高圧発生部ノイズ源とは隔離して配線してください。●※本端末機で電磁接触器を駆動させる場合は、必ずサージ吸収素子付電磁接触器をご使用ください。●※誘導ノイズ(雷)について、雷などのノイズが信号線または制御及び監視線に誘導された場合、監視盤および端末機の破損の原因となる恐れがありますので、サージキラー(BNA7215、BNA7211等)を各現地盤の信号線および監視線に取り付けてください。

【備考説明】

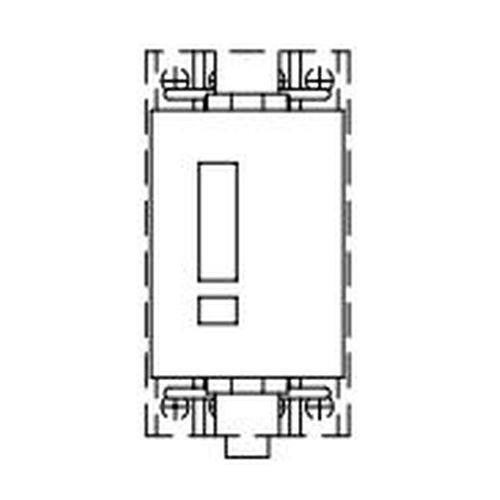

●画像は参考画像です。
