【平面アンテナ(B)】

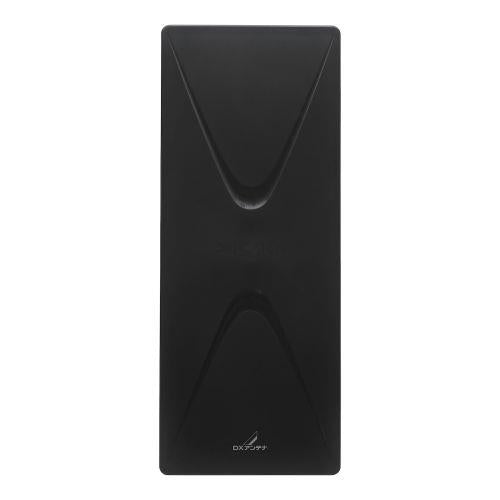

●住宅の外観を損ねず、美しく設置できる平面アンテナです。●小さいのに安心の高性能、業界トップクラスの高利得(26素子相当)。●小形・最軽量・カンタン取付構造。●業界初の背面ブースター取付構造で見た目もスッキリ。●本体色 ブラック。●

【用途説明】

●住宅の外観を損ねず、美しく設置できる平面アンテナです ●優れた受信性能、26素子相当、8.4～10.2dBの高利得を実現。 ●中・弱電界地域向け。水平偏波専用。 ●本体重量2.0kgで小型化、さらに壁面取り付け時に壁からわずか12.3cmの薄さを実現。持ち運びやすい手持ち溝のおかげで、不安定な高所での取付作業も安心・安全。 ●平面アンテナの背面にブースターが取付けできる新構造により、スッキリきれいな設置が可能。 ●本体を取付金具に装着すれば、あとはボルトを締めるだけの省施工。ワンタッチで簡単に取付けられます。 ●新型の防水キャップは、同軸ケーブルに接栓を取付けたまま通せる仕様になり省施工を実現。 ●近年の豪雨や強風などの異常気象にも耐えられる耐風速50m/s設計。樹脂ケースは積雪時の感度低下を防ぎます。 ●本体色:ブラック

【仕様説明】

●素子数:八木式アンテナ26素子相当 ●受信周波数:470～710MHz(13～52ch) ●偏波面:水平偏波専用 ●出力インピーダンス:75Ω(F形) ●利得:8.4～10.2dB(標準値) ●VSWR:2.5以下 ●前後比:12～22dB ●半値幅:71～82° ●耐風速:50m/s(破壊風速) ●使用温度範囲:-20～＋50℃ ●適合マスト径:マスト:φ22～49mm、 角柱:30×30mm～45×45mm、ステンレスバンド(市販品)使用時:φ49mm以上 ●方位角調整範囲:±60°(壁面取付時) ●外形寸法:626×252×123mm(壁面取付時、受信面0°の場合) ●質量:2.0kg(アンテナ本体) ●付属品:取付金具1式、マスト押え金具×1、六角組ボルト(M6×60mm)×2、スパナ×1、防水キャップ×1、F型接栓(5C相当ケーブル用)、取扱説明書(保証書付)×1 ●本体色:ブラック

【付属品説明】

取付金具1式、マスト押え金具×1、六角組ボルト(M6×60mm)×2、スパナ×1、防水キャップ×1、F型接栓(5C相当ケーブル用)、取扱説明書(保証書付)×1
