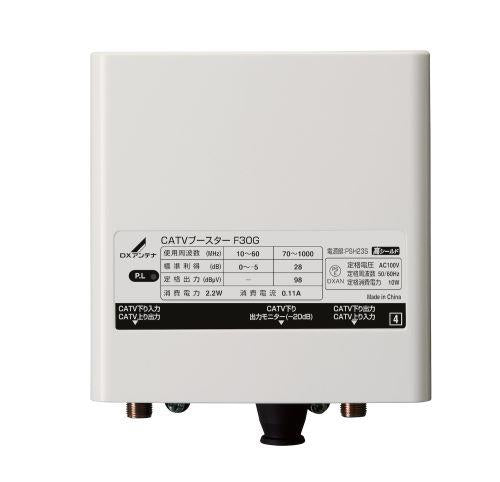

【CATVブースター】

●戸建受信用CATV双方向(上り パス)ブースターです。●上り 10～60MHz(パス)、下り 70～1000MHz(増幅)に対応しています。●着脱式電源なので、屋外でも屋内でもご使用頂けます。●漏えい対策、他の無線サービスとの干渉を防ぐ高シールド構造です。●CATV下り標準利得25dB以上。●上りはパスまたはカットが選択可能な切換スイッチ付です。●出力モニター(CATV下り)端子付です。●

【用途説明】

●戸建受信用CATV双方向(上り パス)ブースターです。 ●上り 10～60MHz(パス)、下り 70～1000MHzに対応しています。 ●屋外・屋内兼用、脱着式電源採用で電源内蔵または分離での使用可能です。 ●上り パス、下り 標準利得25dB以上、定格出力 98dBμV ●漏えい対策、他の無線サービスとの干渉を防ぐ高シールド構造です。 ●上り増幅・カット 切換スイッチ付。 ●下り出力モニター端子付。 ●防水キャップ×2個付属。

【仕様説明】

●使用帯域:CATV上り、CATV下り ●周波数帯域:10～60MHz(CATV上り)、70～1000MHz(CATV下り) ●標準利得:10～60MHz:0～-5dB、70～1000MHz:25dB以上 ●標準入力レベル:10～60MHz:―、70～1000MHz:50～70dBμV ●定格出力レベル:10～60MHz:―、70～1000MHz:98dBμV ●利得調整範囲:10～60MHz:―、70～1000MHz:0～-10dB連続可変 ●入力ATT:10～60MHz:―、70～1000MHz:― ●入力EQ:10～60MHz:―、70～1000MHz:0,-6(70MHz) ●帯域内周波数特性:10～60MHz:―、70～1000MHz:±3.0dB以内 ※最大利得時 ●BER:10～60MHz:―、70～1000MHz:1.0e-9以下 ●CN比:10～60MHz:―、70～1000MHz:51dB以上 ●D/U比:10～60MHz:―、70～1000MHz:― ●CIN:10～60MHz:―、70～1000MHz:― ●雑音指数:10～60MHz:―、70～1000MHz:8dB以下※最大利得時 ●VSWR:10～60MHz:2.0以下、70～1000MHz:2.0以下 ●利得安定度:10～60MHz:±1.0dB以内、70～1000MHz:±2.0dB以内 ●ハム変調:10～60MHz:-60dB以下、70～1000MHz:-60dB以下 ●入出力インピーダンス:75Ω(F形コネクタ) ●調整用入力:10～60MHz:-20dB、70～1000MHz:― ●出力モニタ―:10～60MHz:―、70～1000MHz:-20dB ●耐雷性能:JEC:±20kV(1.2/50μs)、IEC:15kV 1.5kA(1.2/50-8/20μs コンビネーション) ●不要輻射(漏えい):770MHz以下:34dBμV/m、770～1000MHz:6dBμV/m以下(10cm) ●使用温度/湿度範囲:-10～＋40℃/20～90％(結露なきこと) ●電源:AC100V(50/60Hz) ●消費電力:2.2W ●消費電流:110mA ●外形寸法:130×119×47mm ●質量:0.5kg(電源部含む) ●付属品:防水キャップ×2個、取扱説明書 ●電源部(PSH23S):外形寸法:60×107×31mm、質量:0.2kg

【付属品説明】

防水キャップ×2個、取扱説明書
