C/B-IF・CAブースター

メーカー名 : DXアンテナ

21,234円~

23,357円(税込)~

C/B-IF・CAブースター

メーカー名 : DXアンテナ
販売価格(税別)

21,234円~

23,357円(税込)~

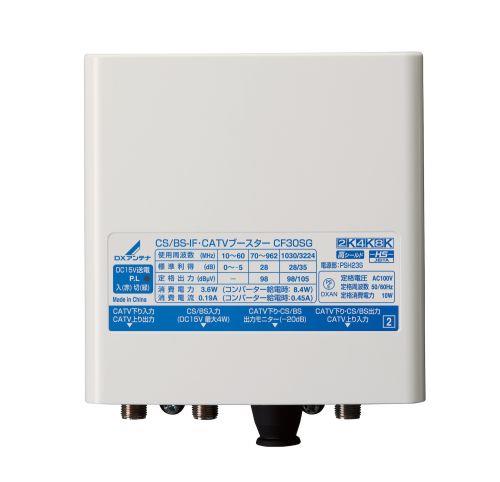

【CS/BS-IF・CATVブースター】

●新4K8K放送に対応したBS・110度CSアンテナ(CS/BS-IF)混合・増幅機能付の戸建受信用CATV双方向ブースター(屋外用)です。●CATVは上り 10~60MHz(パス)、下り 70~962MHz(増幅)、CS/BS-IF 1030~3224MHz(増幅)に対応しています。●電源部脱着可能なので電源一体、分離のどちらにも対応できます。●漏えい対策、他の無線サービスとの干渉を防ぐ高シールド構造です。●上りはパスまたはカットが選択可能な切換スイッチ付です。●出力モニター(CATV下り、CS/BS-IF)端子付です。●

【用途説明】

●新4K8K放送に対応した戸建受信用CS/BS-IF・CATV双方向(上り パス)ブースターです。 ●CATVは上り 10~60MHz(パス)、下り 70~962MHz、CS/BS-IF 1030~3224MHzに対応しています。 ●屋外・屋内兼用、脱着式電源採用で電源内蔵または分離での使用可能です。 ●BS/CS-IF・CATV混合機能付。 ●標準利得 CATV上り パス、下り 25dB以上、定格出力 CATV上り110dBμV、下り98dBμV ●CS/BS-IF 標準利得28dB(1030MHz)、31dB(2150MHz)、35(3224MHz)、定格出力 98dBμV(1030MHz)、101dBμV(2150MHz)、105dBμV(3224MHz) ●漏えい対策、他の無線サービスとの干渉を防ぐ高シールド構造です。 ●上り増幅・カット 切換スイッチ付。 ●下り・CS/BS-IF出力モニター端子付。 ●防水キャップ×3個付属。

【仕様説明】

●使用帯域:CATV上り、CATV下り、CS/BS-IF ●周波数帯域:10~60MHz(CATV上り)、70~962MHz(CATV下り)、1030~3224MHz(CS/BS-IF) ●標準利得:10~60MHz:0~-5dB、70~962MHz:25dB以上、1030MHz:28dB、2150MHz:31dB、3224MHz:35dB ●標準入力レベル:10~60MHz:―、70~962MHz:50~70dBμV、1030~3224MHz:44~70dBμV ●定格出力レベル:10~60MHz:―、70~962MHz:98dBμV、1030MHz:98dBμV、2150MHz:101dBμV、3224MHz:105dBμV ●利得調整範囲:10~60MHz:―、70~962MHz:0~-10dB連続可変、 1030~3224MHz:― ●入力ATT:10~60MHz:―、70~962MHz:―、 1030~3224MHz:0、-10dB ●入力EQ:10~60MHz:―、70~962MHz:0,-6(70MHz)、1030~3224MHz:― ●帯域内周波数特性:10~60MHz:―、70~962MHz:±3.0dB以内、1030~3224MHz:2.0dB 以下(任意の34.5MHz)、±3.0以内(全帯域) ※最大利得時 ●BER:10~60MHz:―、70~962MHz:1.0e-9以下、1030~3224MHz:― ●CN比:10~60MHz:―、70~962MHz:51dB以上、1030~3224MHz:― ●D/U比:10~60MHz:―、70~962MHz:―、1030~3224MHz:― ●CIN:10~60MHz:―、70~962MHz:―、 1030~3224MHz:-22dB以下※最大利得時 ●雑音指数:10~60MHz:8dB以下、70~962MHz:8dB以下、1030~3224MHz:8dB以下※最大利得時 ●VSWR:10~60MHz:2.0以下、70~962MHz:2.0以下、1030~3224MHz:2.5以下 ●利得安定度:10~60MHz:±1.0dB以内、70~962MHz:±2.0dB以内、1030~3224MHz:±3.0dB以内 ●ハム変調:10~60MHz:-60dB以下、70~962MHz:-60dB以下、1030~3224MHz:-60dB以下 ●入出力インピーダンス:75Ω(F形コネクタ) ●調整用入力:10~60MHz:-20dB、70~962MHz:―、1030~3224MHz:― ●出力モニタ―:10~60MHz:―、70~962MHz:-20dB、1030~3224MHz:-20dB ●耐雷性能:JEC:±20kV(1.2/50μs)、IEC:15kV 1.5kA(1.2/50-8/20μs コンビネーション) ●不要輻射(漏えい):770MHz以下:34dBμV/m、770~1000MHz:6dBμV/m以下(10cm)、1030~3224MHz: 40.2dBμV/m以下 ●使用温度/湿度範囲:-10~+40℃/20~90%(結露なきこと) ●コンバータ―供給電源:DC+15V 4W ●電源:AC100V(50/60Hz) ●消費電力:3.6W、コンバータ―用電源4.0W送出時:8.4W ●消費電流:190mA、コンバータ―用電源4.0W送出時:450mA ●外形寸法:130×119×47mm ●質量:0.5kg(電源部含む) ●付属品:防水キャップ×3個、取扱説明書 ●電源部(PSH23S):外形寸法:60×107×31mm、質量:0.2kg

【付属品説明】

防水キャップ×3個、取扱説明書

続きを見る 閉じる
画像
商品コード
型式(詳細情報)
出荷目安
販売価格
ご注文数量
再入荷通知
欠品・在庫が追加の 場合に通知します
CF30SG
5営業日出荷
21,234円
税込 23,357円
5営業日出荷
商品コード 01026832
販売価格 21,234円
税込 23,357円
購入数
再入荷通知
(欠品・在庫追加の場合通知)
詳しく見る
